床身是機床最主要的承重結構。為了調整床身的水平度,以適應不同的地面條件,整個床身被地腳托起,通過調節地腳螺栓的高度從而調整水平度。由于整個床身被托起,其自身自重導致的下垂形變,也變得不可忽視起來,如圖 1所示。床身跨度越大、重量越重,這個影響會越明顯。

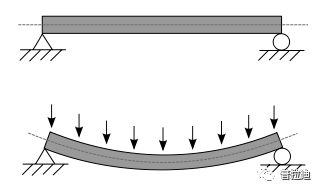

圖1:床身受重力的示意圖
床身優化
以一個大跨度的床身為例,如圖 2、圖 3,整個床身跨度大于2m。該床身總共有18個地腳螺栓,如圖3紅色區域所示。在標準重力的作用下,床身的最大下壓量為7.5絲。因此為了提高床身剛度,可以給出方案,在床身中間處額外增加7個地腳螺栓,如圖 4所示。增加了7個地腳后,床身的最大下壓量由原來7.5絲降低為了5.0絲,改進后與改進前相比提高了33%。
圖2:床身軸側圖

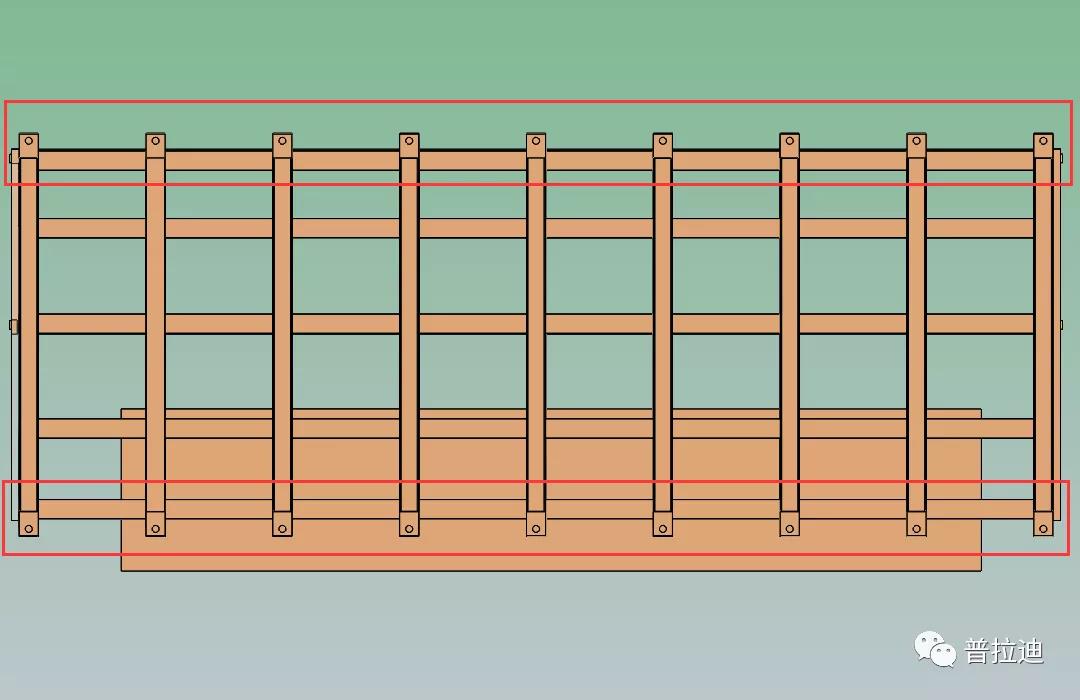

圖3:床身仰視圖

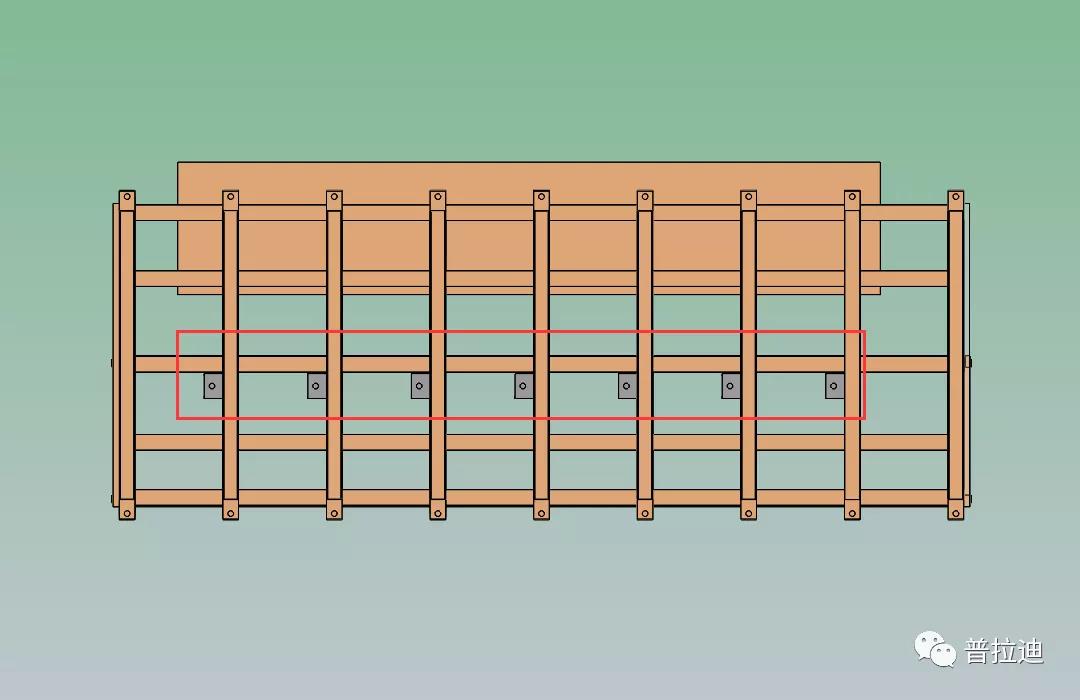

圖4:床身仰視圖(增加地腳)
地腳的增加,對大跨度床身的形變而言,是非常行之有效的辦法,但同時增加地腳,會增大結構設計的復雜程度,特別是安裝空位的設計。單一地將地腳布置在機床兩側,在很多情況下是不可取的。因此普拉迪的工程師在設計結構上,需要綜合考慮床身剛度,安裝孔位等因素,對床身的地腳進行排布,在安裝方便的同時,也保證床身的剛度。
