被交流電220V電到，被電感覺是麻麻的，整個人一瞬間就精神了。有些傳聞?wù)f電會吸住人，其實電是不會吸住人的。

舉個例子：假如你手指被電到了，你的反射神經會讓你迅速抽回手，正手情況下（手掌）很大幾率會握拳握住。如果你當時抓的是電線或者導電體那自然擺脫不了觸電，就好像是被吸住一樣。反手情況下（手背）就不會這樣，因?yàn)榉瓷渖窠?jīng)讓你往回抽你不會抓到電線或者導電體。

二、電的種類：

（一）、交流電（AC）：

  電流的方向、大小隨時間作用做周期性的變化。

（二）、直流電（DC）：

電流的方向始終不變，電流由正極，經導線，負載，回到負極。

（三）、我們的生產車間與機床用到的電有這幾種：

三相交流電（AC） 380V、三相交流電（AC） 200V、單相交流電（AC） 220V、單相交流電（AC） 110V、直流電（DC）24V。

三、電壓、電流常識：

（一）、電壓（U）：

符號U，又名電勢差、電位差、單位“V”伏特。

可以把電壓想象成水壓，我們現在的水龍頭一開就有水是因?yàn)樗鹊孛娓?，或者水泵推?dòng)水產生壓力差的緣故，電壓也是如此。

（二）、電流（I）：

符號I，單位安培，簡稱“A”安。我們知道，水能在管中流動，我們管它叫水流。同樣，電子也能在導線中流動，這種電子的流動就叫做電流。

 （三）、電壓的級別：

1.高壓：工業上電壓在3000——11000V的電源。而通常情況下，電壓在250V及以上的電源被稱為高壓電。

2.低壓：電壓在250V以下的電源被稱為低壓電。

3.安全電壓：6V、12V、24V、36V、42V沒有戴任何防護措施直接接觸人體而不被傷害的就稱為安全電壓。

四、電器種類以及簡介：

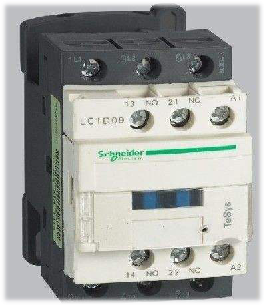

（一）、交流接觸器：

交流接觸器廣泛用作電力的開斷和控制電路。它利用主接點來開閉電路，用輔助接點來執行控制指令。

主接點一般只有常開接點，而輔助接點常有兩對具有常開和常閉功能的接點。選用的時候要注意是交流類型（AC）還是直流類型（DC），電壓規格也有36V、110V、220V、380V。

它由三大部分組成：滅護罩、觸頭系統、電磁系統。

作用：通斷電路、欠壓、零壓。

（二）、電抗：

用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷, 有效地保護變頻器和改善功率因數，它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。

（三）、浪涌保護器：

主要用于限制過電壓和泄放電涌電流，一般與被保護的設備并聯，當產生過電壓時，可以起到分流和限壓的效果。防止過大的電流與電壓對設備產生損害！

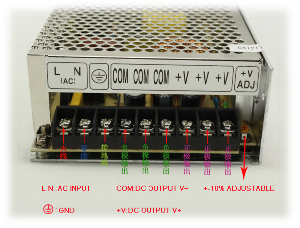

（四）、開關電源：

開關電源是一種電壓轉換電路，主要的工作內容是升壓和降壓，廣泛應用于現代電子產品。因?yàn)殚_(kāi)關三極管總是工作在?“開”?和“關”?的狀態，所以叫開關電源。

輸入方式：L —— L11；N —— L12； PE —— FG

輸出方式：V+ —— 24V ；      COM —— 0V

原理就是把輸入的220V經過內部的一個橋式整流整成直流24V，不同規格整出不同電壓。

（五）、熱過載繼電器：

熱繼電器的工作原理是流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。型號有D字的還可以做斷相保護！

選擇規格：熱繼電器的額定電流＞電動機的額定電流

熱繼電器的額定電流＝100％電動機的額定電流

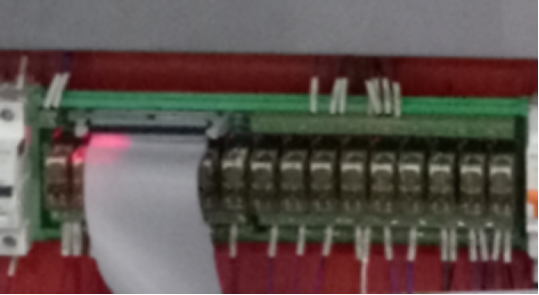

（六）、繼電器模組：

 由中間繼電器集合而成，增加了輸入模塊等

（七）、中間繼電器：

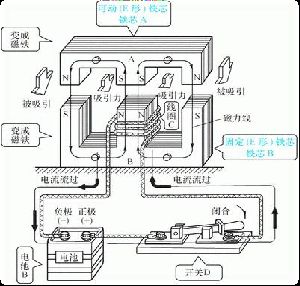

它的原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。線圈通電，動鐵芯在電磁力作用下動作吸合，帶動動觸點動作，使常閉觸點分開，常開觸點閉合；線圈斷電，動鐵芯在彈簧的作用下帶動動觸點復位。

（八）、塑殼式斷路器：

 具有過載、短路和欠電壓保護功能，能夠在電流超過跳脫設定后自動切斷電流。塑殼指的是用塑料絕緣體來作為裝置的外殼，用來隔離導體之間以及接地金屬部分。

（九）、空氣開關：

   IC65N——系列號  C——空開類型，C型   6A 是空開的額定電流值

   作用：漏電保護、短路保護、隔離、限流。有3P、2P、1P之分！
