普拉迪作為復合型材加工的領頭羊,對各種復合型材的規格了如指掌,市面上很大一部分的復合型材,其規格長且...
來源:原創 點擊數:3480次 更新時間:2024-01-09
普拉迪作為復合型材加工的領頭羊,對各種復合型材的規格了如指掌,市面上很大一部分的復合型材,其規格長且窄(圖
1所示為一些加工成型的復合型材)。針對這類產品,普拉迪為了讓機器加工更有效率,設計了獨有的雙主軸結構。

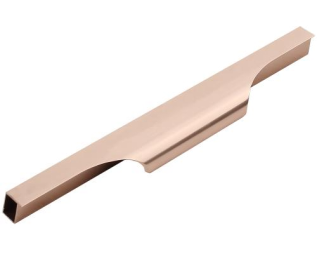

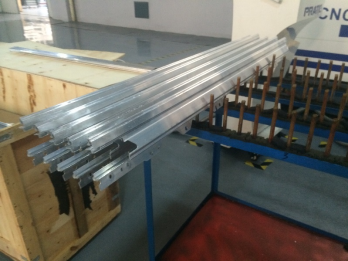

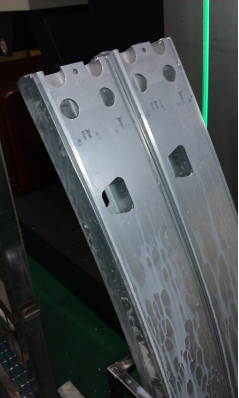

圖 1 各種加工成型的產品
以普拉迪PIS-CNC4500S為例(如圖 2所示)。由于機頭要承擔兩個主軸的重量和空間,因此機頭選用相比鑄鐵HT250剛度更高的鋼材料Q235A焊接而成,斗笠式刀庫懸掛在機頭上方,用鋼架與立柱相連。

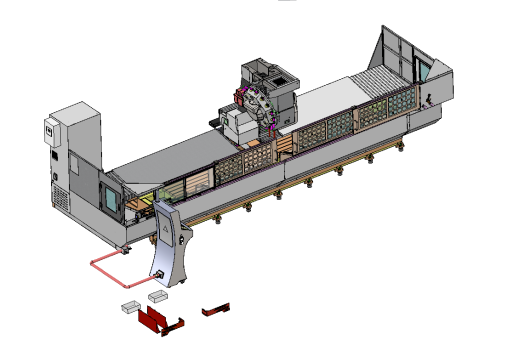

圖 2 PIS-CNC4500S
在加工鋁件時,將工件并排放置在床身工作臺上,并用夾具固定住,由于主軸間的間距不可調,所以在固定工件時,需充分考慮其夾具的位置如圖 3所示。為了防止加工面出現高低面,在設計是其中一個主軸,可以相對另一個主軸平行上下運動。其主要原因有兩點:其一,主軸離立柱的距離不一樣,所以其懸臂距離也不一樣,所以產生的力矩也不一樣,靠近拉門的主軸會相對另一個主軸下垂得更厲害一些。其二,在主軸使用刀具時,無法保證兩把刀的有效長度一致,這個不一致的高度差,致使高低面的產生。

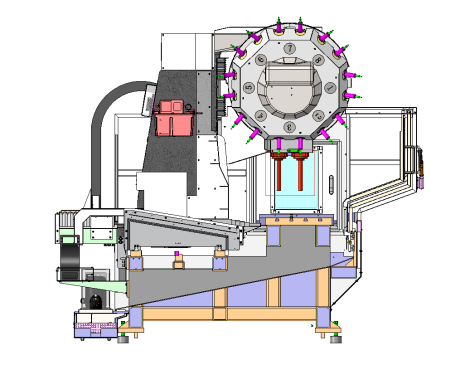

圖 3 PIS-CNC4500S側視圖
雙主軸的設計大大提高了設備的工作效率,而且可活動式的主軸避免了同時加工工件時的高地面問題,提高了加工精度。整體而言,普拉迪不僅追求機械效能,同時也會保證加工精度。
如需了解更多普拉迪設備,可咨詢:400-888-1136,或訪問普拉迪設備官網(ucdw.com.cn)瀏覽。
