近年,由于電視行業上游屏體資源的變化,革新了以往電視外觀的設計,隨之帶來了兩個轉變:即從外殼設計轉...
來源:PRATIC 普拉迪 點擊數:8801次 更新時間:2017-05-08
近年,由于電視行業上游屏體資源的變化,革新了以往電視外觀的設計,隨之帶來了兩個轉變:即從外殼設計轉變?yōu)槟=M結構與外殼的一體式設計,以及從塑膠材料轉變?yōu)榻饘俨牧系脑O(shè)計。而談及金屬材料,鋁型材因其具備眾多優勢,被廣泛運用在目前電視行業的中框、裝飾件、前殼及底座上,成為主流的金屬鋁合金運用形式。
下面我們就來細數鋁型材在電視外觀上的運用:
一、鋁型材在中框的運用

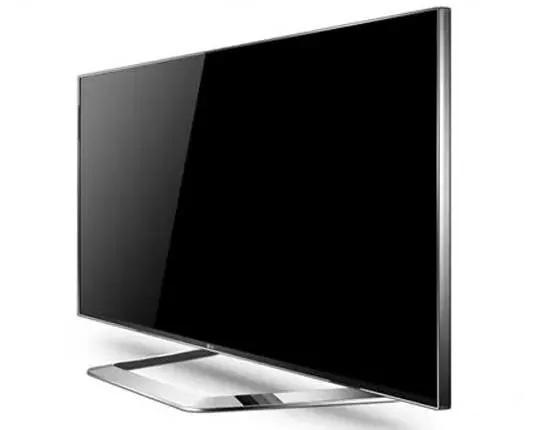

2012年CES展上韓國LG展出了全球第一款無邊框電視LM9600,采用金屬折彎中框,吸引大批參觀者的眼光。此后LG同步開放了ART3,ART5系列整屏資源,也開啟了電視行業外觀設計的新方向。
ART3整屏主打“超窄邊框”概念,ART5則為“無邊框”整屏,兩者均要求運用金屬中框來保護屏體及掩蓋側面螺釘孔。通過實踐,我們發現采用鋁型材成型后折彎加工,能形成強度好、精度高、有效控制與屏貼合縫隙的金屬中框,滿足了我們的預設要求。

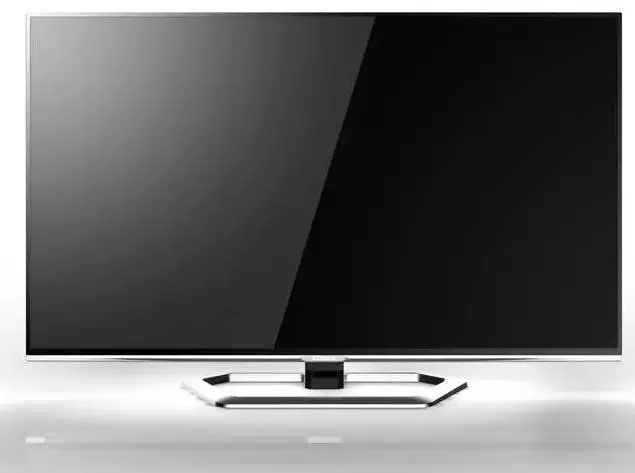

8100系列為康佳第一款采用ART3屏電視,中框采用鋁型材四邊折彎工藝,加上淺錆色的氧化拉絲處理,具備符合大眾審美的低調奢華。上市后屢屢創下康佳最好的高端機型銷售業績。
康佳8300系列是8100系列的后續版本,為第二代超窄邊框的ART3電視。經過康佳設計團隊不懈努力,研發出鏡面電鍍級別的拋光工藝,進一步升級了鋁型材中框的表面處理。如此炫麗外觀,無外乎能成為高大上的深圳寶安新機場指定電視機型。
9500系列為康佳2014年最新ART3屏機型。鋁型材中框設計上運用“分臺階+雙表面處理”工藝,視覺上分層次,達到壓縮整機厚度的效果。

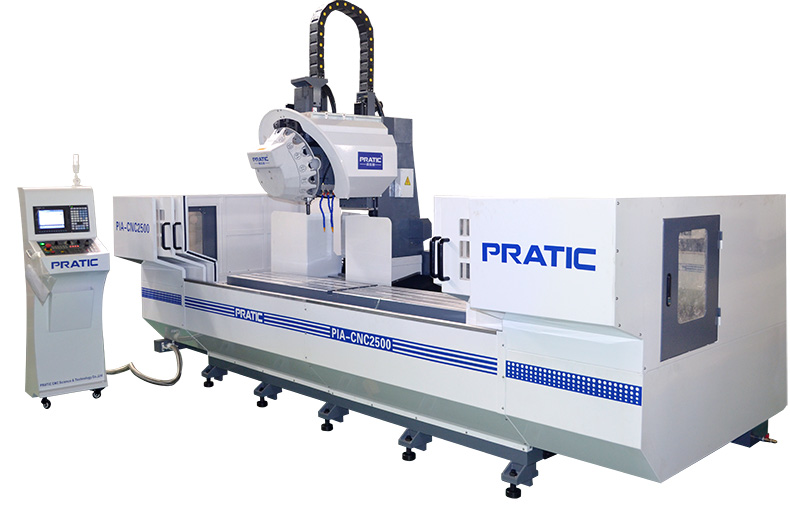

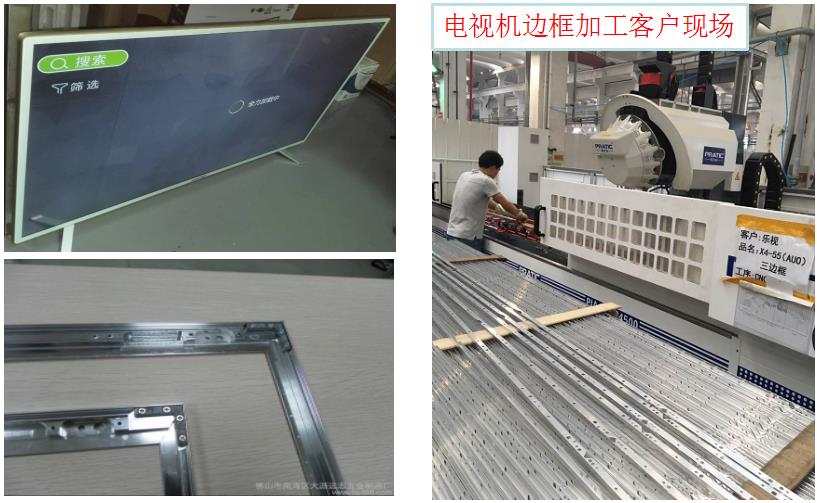

普拉迪PIA系列集銑銷、鉆孔、攻牙、倒角為一體的復合型材加工中心,能對電視機邊框的鋁型材切削、鉆孔,能滿足龍門加工中心的工藝技術,性價比高于龍門加工中心,
二、鋁型材在裝飾件的運用

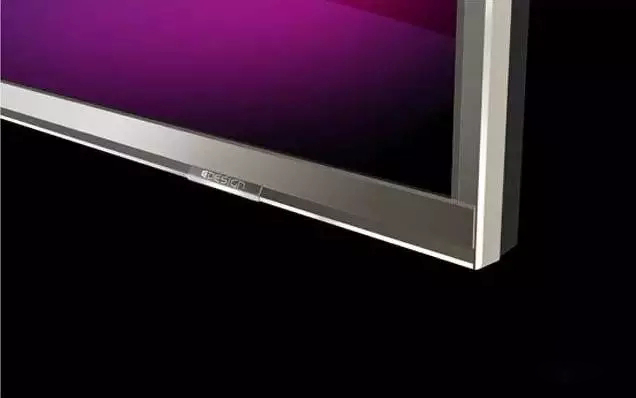

由于超窄/無邊框電視的中框為鋁型材折彎,裝飾件若使用相同金屬材料,可避免注塑裝飾件帶來的裝配縫隙大等問題,因此電視下邊框的材料也產生由塑料向鋁型材過渡的變革。

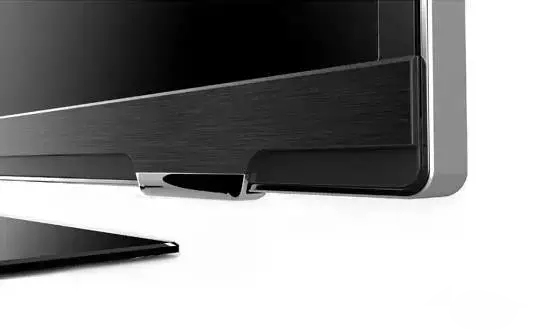

康佳無邊框電視9000系列首次使用鋁型材裝飾件,不僅有效地保護并且支撐起無邊框屏幕,更與側邊鋁型材中框完美連接。

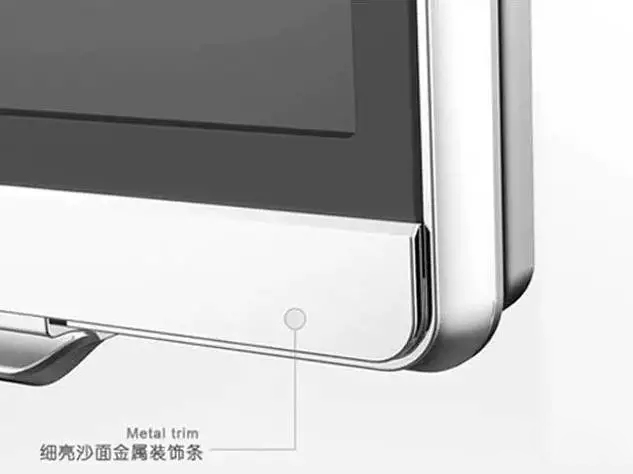

康佳8300系列除了擁有鏡面級拋光中框,鋁型材成型的裝飾件也是簡潔低調、不失內涵。設計師借鑒Ipad金屬磨砂后殼的微妙觸感,將該工藝移植到電視金屬裝飾件上,使其變得溫潤、可觸。
三、鋁型材在前殼的運用
方向一:鋁型材四邊拼接前殼
近年,模組一體機的誕生,讓國內電視品牌廠商對上游屏資源的采購轉變?yōu)閮H對核心部件——屏玻璃的采購,以提高自主研發部件比例,獲取更多利潤。

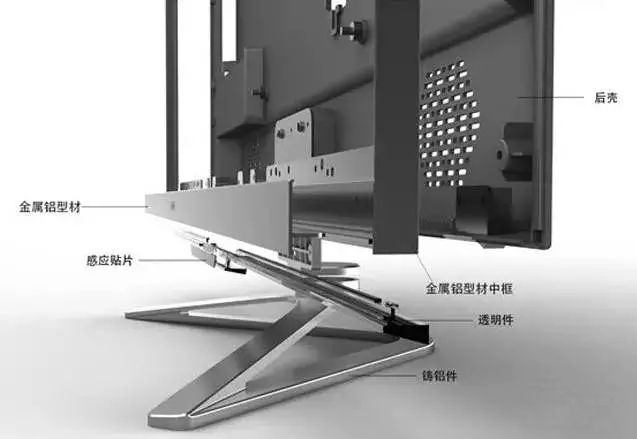

模組一體機的前殼采用既是外觀件又是固定屏玻璃的結構件,常用金屬沖壓件制成,存在細節變化少、模具成本高、結構設計局限等問題。這時,采用四邊鋁型材拼接前殼的康佳9800系列應運而生。
9800系列前殼采用獨有的激光焊接技術,將四條鋁型材的拼接縫隙控制在0.1mm以下,結合邊框高亮鉆切工藝,彰顯高端旗艦機型的工藝品質感。值得一提的是,該系列不同尺寸前殼采用統一型材截面形態,共用一套型材模具,以減少模具投入和物料管理成本,極大地提高良品率和生產效率。如此,研發和生產成本得以優化,同時亦保證產品的精湛品質,使產品在市場競爭中處于優勢地位。
方向二:鋁型材無痕折彎前框
行業不斷發展,技術不斷進步,用戶體驗也在不斷提升??导岩譚V slim8800系列承載著“更窄、更薄”的用戶體驗需求,運用國內獨創的金屬鋁型材無痕折彎工藝,打造成一款新技術與用戶體驗相結合的夢想機型。

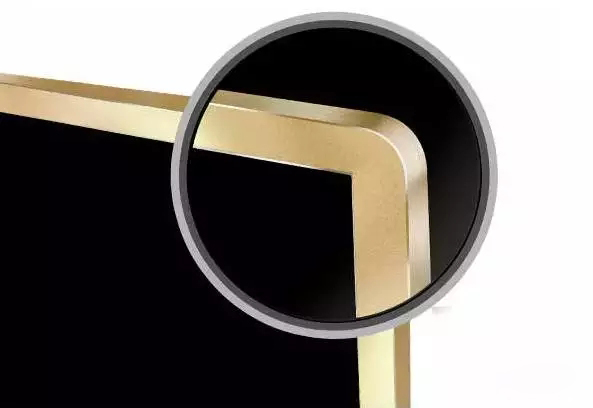

無痕折彎工藝,即鋁型材成型折彎后,邊框正面與側面沒有折彎縫隙。易TV slim8800所采用的無痕折彎工藝,揮盡研發團隊的汗水,更將邊框打造至極致7.8mm,機身最薄處12.8mm。此外無痕折彎的前殼裝配工藝更先進,相較以往人工成本及損耗更低。
四、鋁型材在底座的運用
隨著超窄超薄電視的演化,底座拋開了以往塑膠笨拙的造型,輕盈感且支撐強度好的底座已然成為電視設計的點睛之筆。
2013年SONY推出小尺寸模組一體機,配備低成本的鋁型材折彎底座,通過巧妙的設計優化了工藝和成本的搭配。而后續還相繼推出多款大截面鋁型材雙腳底座,掀起一股底座新材料的流行趨勢。
方向一:鋁型材折彎底座

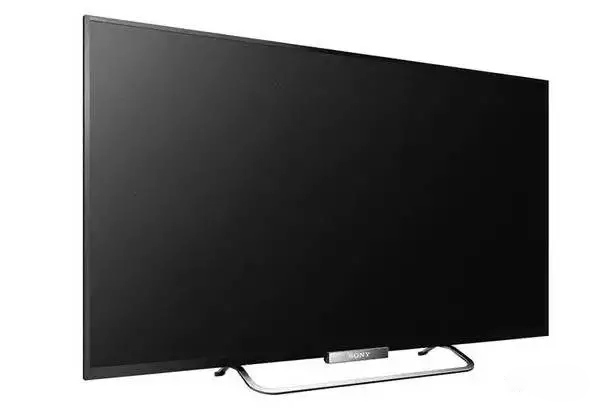

SONY W650A底座是將小截面的鋁型材通過制具折彎出所設計的形態,表面進行簡單的噴砂氧化,再通過轉接支架與電視連接。這款底座設計簡單大方且成本低廉,是業內很好的應用典范。
方向二:大截面鋁型材兩腳底座
SONY W850B的兩腳底座也具有獨創性,其采用大截面的鋁型材拉伸,再進行切割、打磨、局部CNC以及后續氧化加工。帶來的優點是顯而易見的:
① 轉接支架與底座一體成型,節省裝配工序提高產能;
② 體積小巧,成本具備優勢;
?、?配合大尺寸機型穩定性更好。
