在工業制造中,精度是確保產品質量的關鍵因素。數控機床是現代工業的重要組成部分,其中龍門式機床更是以其...
來源:原創 點擊數:2008次 更新時間:2024-09-07
在現代制造業中,龍門式數控機床以其高精度和穩定性廣泛應用于各種加工領域。而其中,定梁龍門和動梁龍門是最常見的兩種龍門結構形式,它們各具特色,應用場景也有所不同。本文將從動梁升降布局、動梁式結構、滑枕對稱結構等多個方面,對定梁龍門和動梁龍門進行詳細比較,幫助大家更好地選擇適合的機床設備。

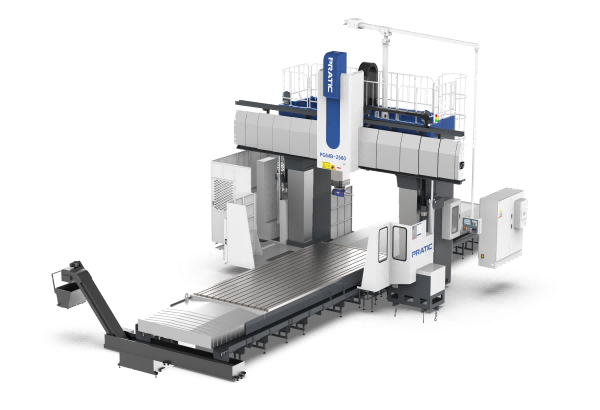

(普拉迪動梁龍門PGMB-2560)
定梁龍門和動梁龍門的最大區別之一就是動梁的升降布局。定梁龍門機床的龍門架是固定不動的,工作臺沿X軸方向移動,而動梁龍門則配備了可以上下升降的龍門梁。
在定梁龍門機床中,由于龍門架的高度是固定的,加工過程中只能通過移動工作臺或調整刀具來適應不同的工件高度。這種設計使得定梁龍門在加工大尺寸工件時,尤其是需要極高精度的加工場景中表現出色。由于龍門架不需要移動,整體結構穩定,能夠確保高剛性和加工精度。
相比之下,動梁龍門機床則通過龍門梁的升降來適應不同高度的工件。動梁龍門的這一設計使得機床可以在較小的工作臺尺寸下處理高度變化較大的工件,極大提高了機床的靈活性和適應性。這一特點在一些中小型工件的加工中尤其突出,但由于動梁需要頻繁升降,相對來說,機床的整體剛性和加工精度稍遜于定梁龍門。
因此,在選擇機床時,動梁升降布局的選擇應根據加工需求來定。如果需要加工精度極高的大型工件,定梁龍門更具優勢;而如果加工的工件高度變化較大,動梁龍門則能提供更靈活的解決方案。

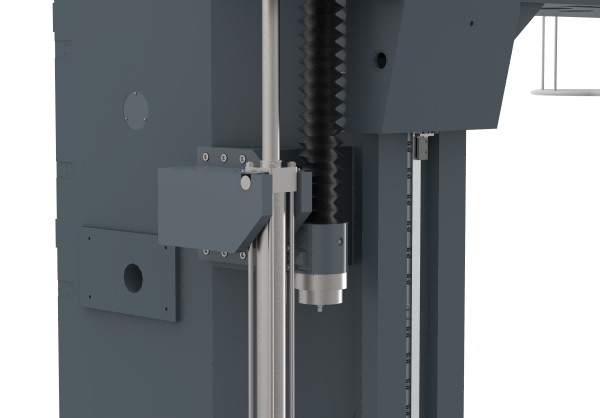

(普拉迪PGMB動梁龍門升降局部)
從結構設計的角度來看,定梁龍門和動梁龍門的區別不僅在于動梁的升降布局,還涉及到整體機床結構的設計差異。
定梁龍門的整體結構較為簡單,龍門架固定在基礎上,工作臺移動,結構剛性好,機床在高速運轉時也能保持較高的穩定性。由于定梁龍門的結構比較緊湊,設計時無需考慮動梁的移動帶來的負載變化,結構優化空間更大。尤其是在進行重切削或者需要極高精度加工時,定梁龍門的優勢明顯,其高剛性結構能夠有效減少震動,保持加工精度。
動梁龍門的結構則更為復雜。由于動梁的升降設計,機床需要考慮梁體的重量變化及其對加工精度的影響。因此,動梁龍門在設計上通常會加裝更多的導軌和支撐系統,以確保動梁在升降過程中保持平穩。動梁式結構在靈活性上占優,但其復雜的設計也使得動梁龍門的造價相對更高。
盡管如此,動梁龍門的結構設計也并非沒有優勢。由于動梁可以升降,動梁龍門可以在高度和空間受限的環境中更好地利用垂直空間,從而適應不同高度工件的加工需求。這一特點使得動梁龍門在加工范圍上更為廣泛,尤其適合那些需要同時加工多個不同尺寸工件的場景。
從動梁式結構的角度來考慮,定梁龍門更加適合于要求高精度、大尺寸的工件加工,而動梁龍門則適合那些需要在靈活性和適應性上做出妥協的工廠和生產線。

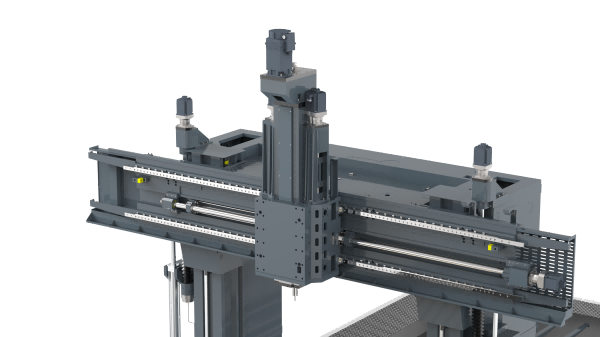

(普拉迪動梁龍門動梁式W軸結構)
除了動梁升降和動梁式結構的區別外,滑枕對稱結構也是定梁龍門和動梁龍門在設計上的一大不同之處。滑枕的對稱結構對于機床加工精度和穩定性有著至關重要的影響。
在定梁龍門機床中,滑枕通常為對稱結構設計。由于龍門架是固定不動的,滑枕在整個工作過程中能夠保持較為均衡的受力狀態?;韺ΨQ結構的設計能夠有效減少加工時的形變和震動,這使得定梁龍門在加工過程中具有較好的穩定性,尤其是在長時間、大負荷的切削過程中,滑枕對稱結構能夠確保機床的加工精度保持在一個較高的水平。
相比之下,動梁龍門機床由于動梁的升降設計,其滑枕結構相對復雜。在動梁升降的過程中,滑枕的對稱性可能會受到一定程度的影響。這是因?yàn)閯恿涸谏禃r,受力狀態會發生變化,特別是在高度發生顯著變化時,滑枕可能會出現輕微的偏移。這種偏移雖然在一般的加工過程中并不會對精度產生太大影響,但在一些高精度加工需求中,這可能成為影響加工質量的因素。
不過,現代動梁龍門機床在設計中也采取了多種措施來改善這一問題。通過在滑枕上增加輔助支撐裝置或采用更先進的控制系統,動梁龍門機床的滑枕對稱性得到了大幅提升。因此,盡管在設計上滑枕的對稱性有所挑戰,但動梁龍門的技術進步已經使其能夠在大多數場景中保持足夠的精度和穩定性。

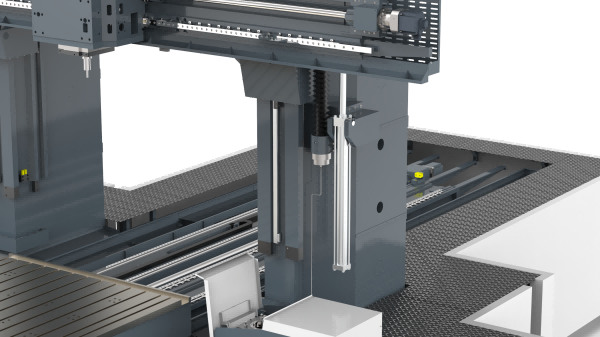

(普拉迪PGMB動梁龍門采用的是對稱的滑枕布局)
定梁龍門和動梁龍門的不同結構設計使得它們在應用場景上也有所區分。定梁龍門通常適用于大型、復雜工件的加工,如航空航天、船舶制造和重型機械等行業。這些行業要求加工的工件尺寸大且精度高,定梁龍門的高剛性結構能夠很好地滿足這些需求。
動梁龍門則更適用于中小型工件的加工場景,特別是在工件高度變化較大的情況下。例如,在汽車制造、模具加工等行業,動梁龍門的靈活性能夠?yàn)樯a(chǎn)線提供更多的可能性。由于動梁龍門的加工高度可以根據工件需求進行調整,它在一些需要快速切換加工任務的生產環境中具備更高的效率。
在成本效益方面,定梁龍門由于結構相對簡單,造價通常低于動梁龍門。對于那些不需要頻繁調整加工高度的企業來說,定梁龍門的高性價比使其成為理想的選擇。動梁龍門的造價較高,但其帶來的靈活性和適應性往往能為企業在長期生產中節省時間和成本。
定梁龍門和動梁龍門各有優缺點。定梁龍門以其高剛性和加工精度成為大尺寸工件加工的首選,而動梁龍門則以其靈活性和廣泛的加工能力在中小型工件加工中占據一席之地。在選擇時,企業應根據自身的生產需求、工件特點以及預算來做出合理的決策。
如果您對龍門機床的選擇還有疑問,或想深入了解具體機床的技術參數和價格,請隨時聯系普拉迪數控龍門加工中心,我們將為您提供龍門加工中心專業的建議和解決方案。
聯系熱線:0757-8739 0077
或點擊鏈接前往官網咨詢!
