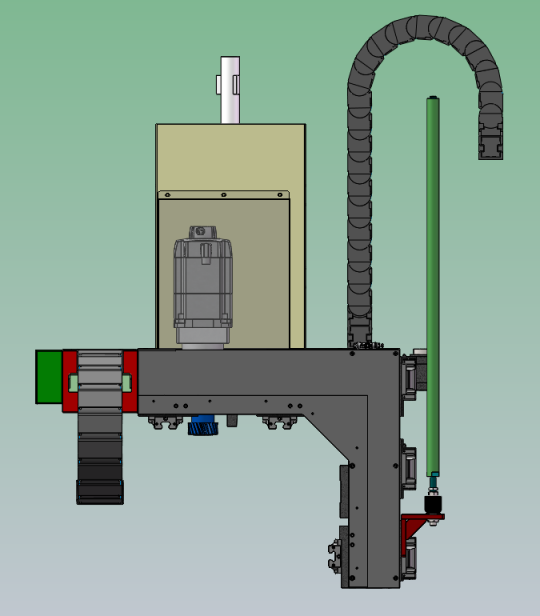

龍門滑鞍特指普拉迪動立柱式龍門結構的滑鞍,此滑鞍本身能夠沿著橫梁導軌方向移動,并且承接著機頭垂直方向的運動,如圖 1所示,因此該滑鞍相關聯著兩個軸的運動,所以其自身的剛度是整個龍門結構中至關重要的一環。
圖 1 動立柱滑鞍

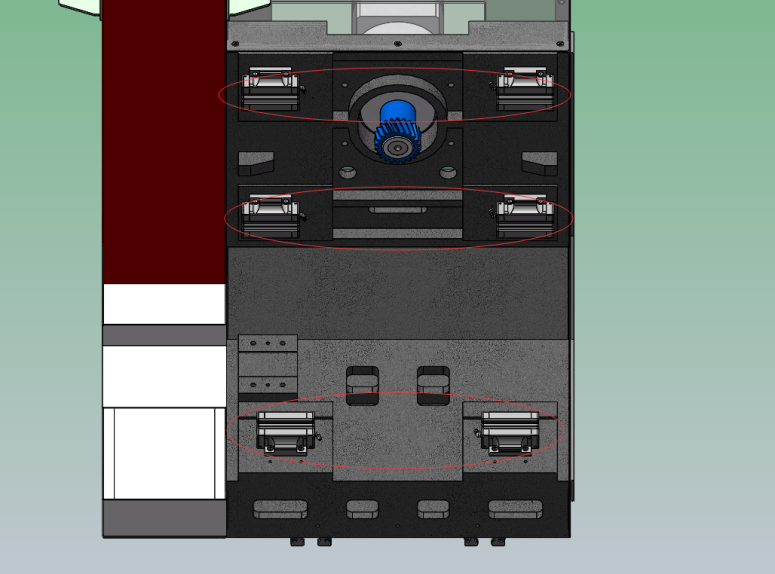

普拉迪的滑鞍與橫梁連接,是通過滑鞍上的三組滑塊連接著橫梁上的三條導軌,如圖 2所示。
圖 2 鞍座上的三組滑塊

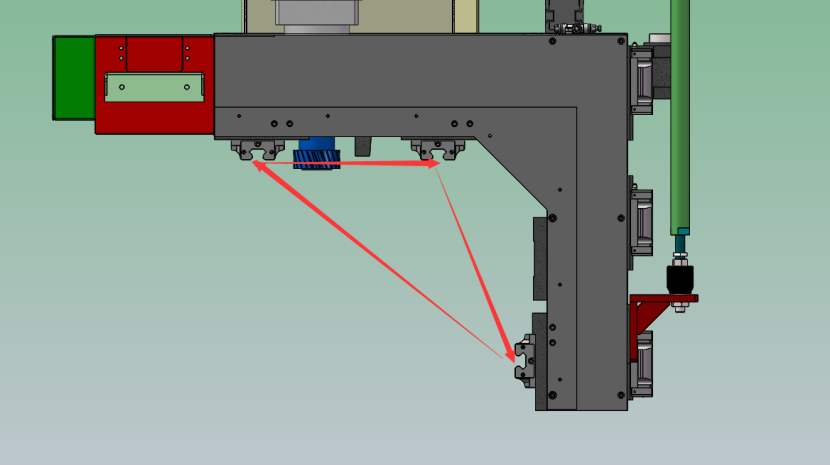

三組滑塊提供極高的接觸剛度,并且三組滑塊錯層分布,組成了穩定的三角結構,如圖 3所示,進一步地提高了結構剛度。
圖 3 三角穩定結構
與其他公司產品相比,例如某些世界知名機床品牌為例,其類似的龍門結構均采用的連接模式,均為兩組滑塊和兩條導軌連接方式,在這個方面其剛度是不及普拉迪的滑鞍結構。同樣在該結構上,我們保留了絲桿和齒條兩種傳動結構的空間,如圖 4所示,該滑鞍使用的齒輪齒條傳動方式,但是在紅色方框處,保留絲桿結構所需的空間。
圖 4 傳動結構的空間保留
三導軌滑鞍結構能夠提供很高的接觸剛度及結構剛度,同時對裝配工藝的要求是特別高的,在安裝時,對某些接觸面需要反復打磨,因此普拉迪本身所具備的裝配團隊也是相當強力的。普拉迪不僅在設計上要做得好,同時在加工、安裝方面也力求完美。
