【普拉迪技術】夾具方案的設計

來源：PRATIC 普拉迪 點擊數：9148次 更新時間：2020-01-23

由于加工的工件各式各樣，客戶可以把要加工產品的實物或者產品圖紙發給普拉迪，普拉迪的專業技術人員根據加工產品的外形，會定制出一個合理的加工工藝以及夾具?？蛻羰褂枚ㄖ频姆桨?，加工各種各樣的產品。

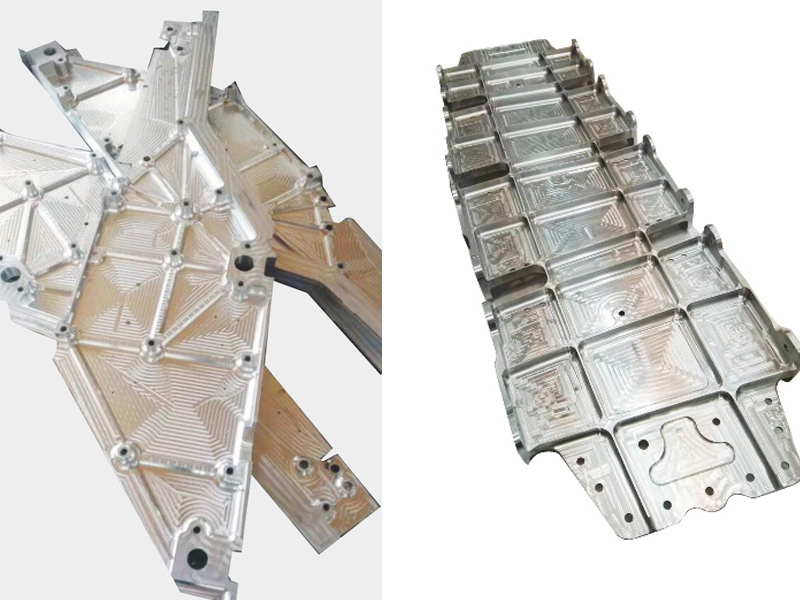

普拉迪型材加工中心加工完成的工件

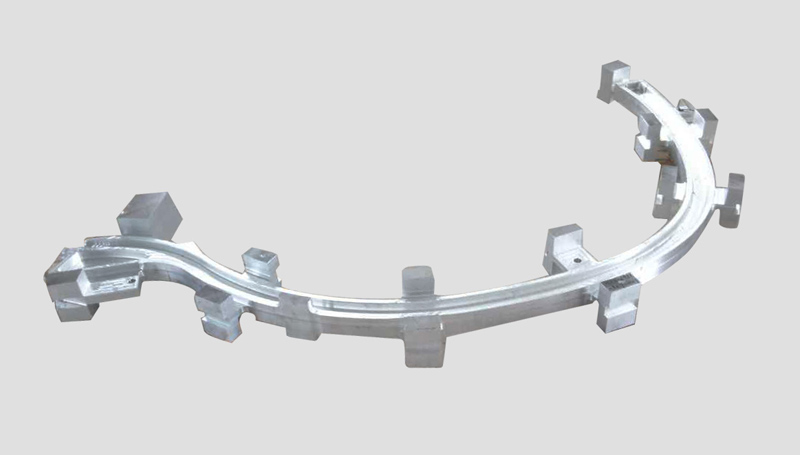

根據加工產品，技術人員會在三維設計軟件上進行仿形，制作加工產品的三維模型。在設計夾具時，技術人員引用德國RPS的基準點系統，這套法則統一了設計、工藝定位和測量基準點，實現了零件的精確定位。應用3-2-1法則設計工件的固定位置，應用RPS在模型上清晰的標注出固定位置，根據加工產品的不同，適當增加輔助固定位置，并且會在三維軟件上做出夾具示意模型。


根據不同加工工件，技術人員在設計時，同樣也會考慮加工工藝。例如在某些產品的加工過程中，要保留加工中切削力造成的產品形變，因此在這類情況時，在一些相關點位需要設計浮動固定點（柔性固定），從而使加工產品符合客戶預期。


普拉迪除了提供優良的型材加工中心，同時也會為客戶的加工產品做出充分的考量，提供合理的加工方案。在某種意義上說，普拉迪不僅是設備提供商，同時也是技術提供商，為客戶加工出更優良的產品保駕護航。
