您所在的位置: 首頁>>產品中心>>型材加工中心>>五軸型材加工中心PCD5D系列
普拉迪五軸型材加工中心PCD系列主要針對航空航天、軌道交通等行業的各類材料加工。

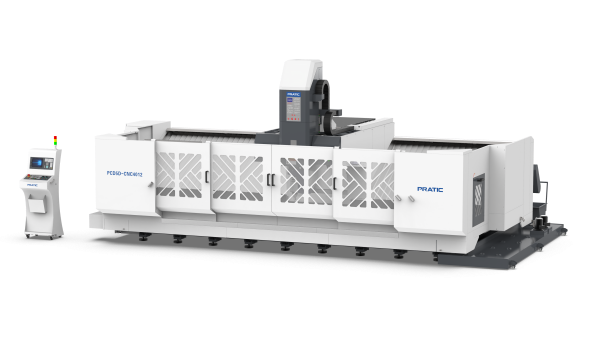

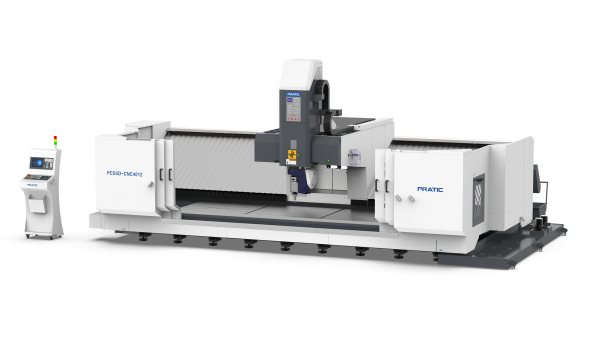

普拉迪數控機床重型五軸CNC復合立式鋁型材加工中心PCD5D
產品特點:
1.普拉迪五軸數控機床PCD系列是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC復合型材加工中心,
2.使用國際專用CNC數控系統;
3.適用于加工各種長度的鋼、鋁、銅金屬與非金屬。 ;
4.采用加高精密五軸頭;
5.采用大斜面鈑金風琴罩防護設計;
6.采用雙懸軸設計結構,增加設備穩定性和鋼性,適合重型切削
7.配有自動排屑機,方便清理;
8.可根據客戶要求定制不同規格的機型。
產品參數:
參數表 - PCD5D | ||
行程 | 單位 | 參數 |
---|---|---|
X 軸 | mm | 4000-6000(可定制其他長度) |
Y 軸 | mm | 1200mm(三軸)/ 700mm(四軸) |
Z 軸 | mm | 500 |
B 軸 | / | ±185° |
C 軸 | / | ±320° |
主軸 | ||
主軸轉速 | rpm | 24000 |
主軸錐孔 | / | HSK A63 |
刀庫 | ||
刀庫形式 | / | 斗笠式 |
刀庫容量 | pcs | 20 |
相鄰換刀時間 | sec | 6 |
移動速度 | ||
X軸移動 | m/min | 40 |
Y軸移動 | m/min | 30 |
Z軸移動 | m/min | 20 |
X/Y/Z進給速度 | mm/min | 15000 |
馬達功率 | ||
主軸驅動馬達 | kw | 20/22.3 |
X驅動馬達 | kw | 5.2 |
Y驅動馬達 | kw | 3.1 |
Z驅動馬達 | kw | 5.2 |
潤滑冷卻系統 | ||
潤滑系統 | 自動潤滑 | |
冷卻系統 | 噴水冷卻 | |
精確度 | ||
X軸定位精度 | mm | 0.03(光柵0.01mm) |
Y/Z軸定位精度 | mm | 0.015 |
重復定位精度 | mm | 0.01 |
機械規格 | ||
氣壓需求 | kg/cm2 | 6 |
操作系統 | / | SIEMENS |
高度 | mm | 3600 |
占地面積 | mm | 9300~11300 x 3500 |
重量 | kg | 21/24 t |
