您所在的位置: 首頁>>產品中心>>立式加工中心>>立式加工中心PL855系列
普拉迪立式加工中心PL855可用于汽車零部件、模具制造領域等中小型零部件加工。
產品特點:

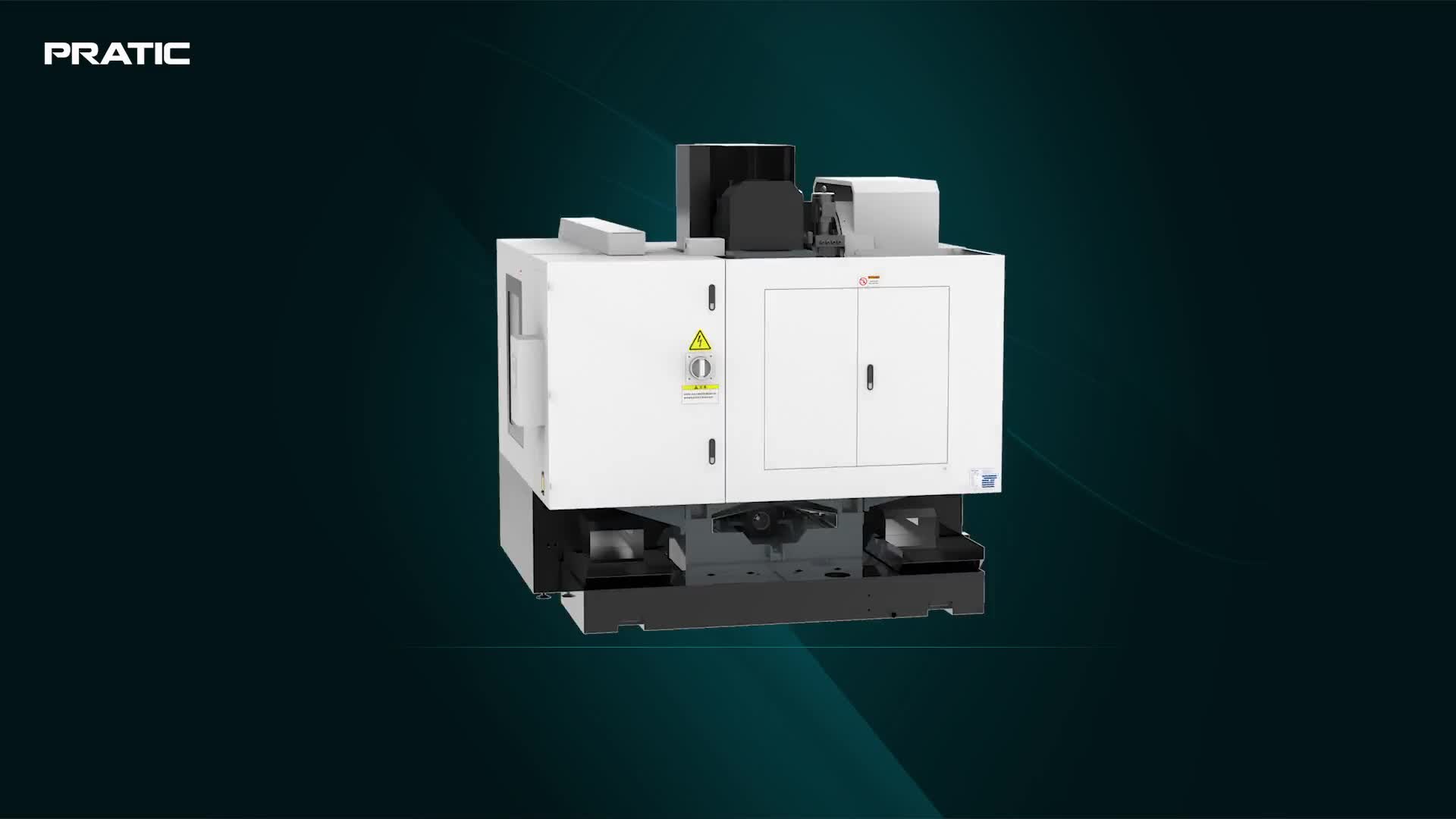

普拉迪數控機床高精度小型零部件復合立式加工中心PL855
1.主要部件設計采用有限元分析進行結構優化,確保機床結構長期使用精度的穩定性;
2.整機采用A字形跨式結構,結構為三維變徑優化處理,減輕了機床強力切削時的震動、使機床剛性更好;
3.三軸采用臺灣/日本C3級36X16滾柱絲桿配合日本進口軸承與高精密鎖緊螺母,保證機床的運行精度;
4.三軸采用臺灣/日本P級35#精密滾柱導軌,保證機床的加工剛性;
5.立式加工中心可用于汽車零部件,機械加工及模具制造領域,適用于中小、小型零件的鉆、銑、攻、鏜的高精度與高效率的自動化加工。
產品參數:
參數表 - PL855 | ||
行程 | 參數 | |
---|---|---|
X 軸 | 800mm | |
Y 軸 | 550mm | |
Z 軸 | 550mm | |
主軸 | ||
主軸轉速 | 12000rpm | |
主軸錐孔 | BBT40 | |
刀庫 | ||
刀庫形式 | 圓盤式 | |
刀庫容量 | 24pcs | |
換刀時間 | 2sec | |
移動速度 | ||
X軸移動 | 48m/min | |
Y軸移動 | 48m/min | |
Z軸移動 | 48m/min | |
X/Y/Z切削進給速度 | 10000mm/min | |
馬達系統 | ||
主軸驅動馬達 | 7.5/15kw | |
最大扭矩 | 35.8/95.N.m | |
X/Y/Z驅動馬達 | 1.8/1.8/3.0kw | |
潤滑冷卻系統 | ||
潤滑系統 | 自動潤滑 | |
冷卻系統 | 噴水冷卻 | |
精確度 | ||
X軸定位精度 | 0.005mm | |
Y/Z軸定位精度 | 0.005/0.005mm | |
重復定位精度 | 0.005mm | |
機械規格 | ||
氣壓需求 | 6kg/cm2 | |
高度 | 2600mm | |
占地面積 | 2550x2500mm | |
重量 | 約5500kg | |
操作系統 | FANUC |

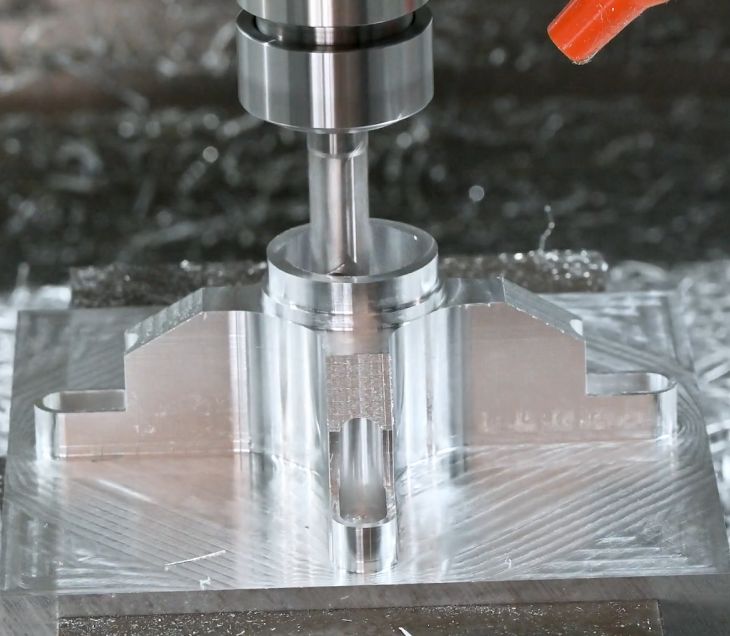

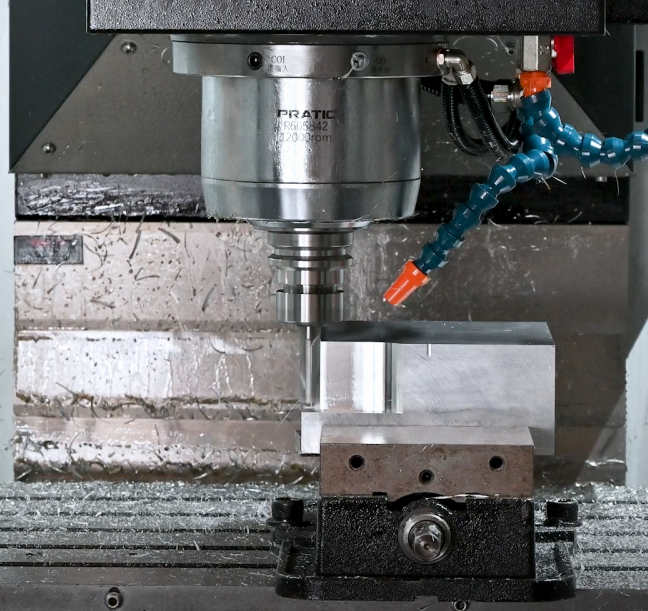

加工實例:
