軌道交通加工中心

軌道交通加工中心

普拉迪型材加工中心PCD系列主要針對于軌道交通型材件、結構件等鋁、鋼型材加工。

您所在的位置： 首頁>>產品中心>>軌道交通加工中心>>型材加工中心PCD系列

型材加工中心PCD系列

產品視頻解讀/ PRODUCT VIDEO

全國購買熱線：400-888-1136

普拉迪型材加工中心PCD系列主要針對于軌道交通型材件、結構件等鋁、鋼型材加工。

產品詳情

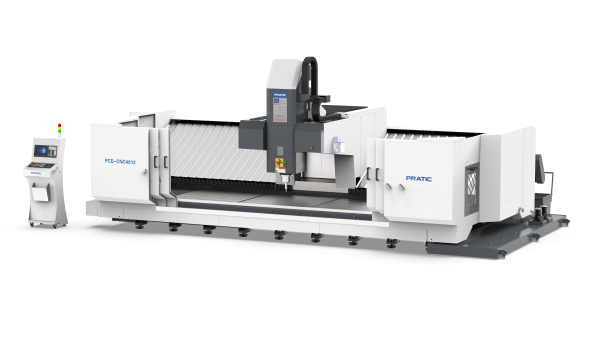

普拉迪機械配件cnc復合型材加工中心PCD


產品特點：

1.該機器是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC型材復合加工中心，
2.使用國際專用CNC數控系統；
3.適用于加工各種長度的鋼、鋁、銅金屬與非金屬；
4.采用雙懸臂設計結構，增加設備穩定性和剛性，適合重型切削，提高加工精度；
5.采用大斜面鈑金風琴罩防護；

6.采用BT40/BT50主軸錐孔，增加了機器剛性，加工效率、精度、強度高；

7.可根據客戶要求定制不同規格的機型。

產品參數：

參數表 - PCD
行程單位參數
X 軸mm 4000-6000（可定制其他長度）
Y 軸mm800/1200
Z 軸mm600
主軸

主軸轉速rpm 10000/20000（BT40）8000rpm （BT50）
主軸錐孔/BT40/BT50
刀庫

刀庫形式/傘形式
刀庫容量pcs12（BT40）/ 6(BT50）
相鄰換刀時間sec6
移動速度

X軸移動m/min40
Y軸移動m/min30
Z軸移動m/min20
X/Y/Z進給速度

mm/min

15000
馬達功率

主軸驅動馬達kw13（BT40）/ 17（BT50）
X驅動馬達kw5.2
Y驅動馬達kw3.1
Z驅動馬達kw3.1
潤滑冷卻系統

潤滑系統自動潤滑
冷卻系統噴水冷卻
精確度

X軸定位精度mm0.05（光柵0.01mm）
Y/Z軸定位精度mm0.02
重復定位精度mm0.01
機械規格

氣壓需求kg/cm26
操作系統/SIEMENS
高度mm3600
占地面積mm9500-15500 x 3150 /3700
重量kg17000-23000

加工實例：
